Cleaning-in-Place (CIP) Düse - Feder öffnend

Die CMT-CIP-Düse wird bündig in die Objektwand (Sprühtrocknungskammern, Zyklone, Tanks ,Fließbetten,  Leitungen, etc ...) eingeschweißt. Im geschlossenen Zustand ist der Sprühkopf versenkt. Wird die Reinigung gestartet fährt der Düsenkopf durch den Druck der Reinigungsflüssigkeit in das zu reinigende Objekt aus. In der Düse befindet sich einen Drallkörper, der über den Wasserdruck in Rotation kommt, somit wird die Reinigungsflüssigkeit in dem zu reinigenden Objekt verteilt. Ist die Reinigung beendet fährt der Düsenkopf durch den nachlassenden Flüssigkeitsdruck und die Feder in die Position bündig zu der Objektwand zurück. Die eingefahrene Position gewährleistet einen störungsfreien Betrieb der entsprechenden Anlage während der Produktion.

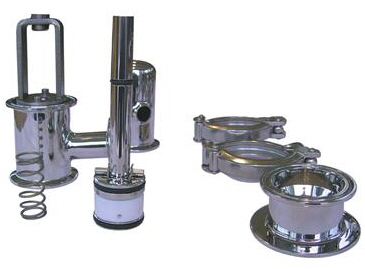

CIP High flow rate Teile

Druck (bar)

Durchsatz (m3/h)

1,38

3,86

1,72

4,32

2,07

4,77

2,41

5,22

2,76

5,45

3,1

5,91

3,45

6,13

3,79

6,58

4,14

6,81

Cleaning-in-Place (CIP) Düse - Pneumatikantrieb

Die CIP-Düse wird mittels eines Pneumatikzylinders, der an der Rückseite der Düse montiert ist, geöffnet und geschlossen.

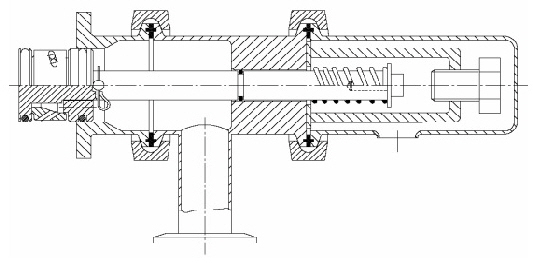

CIP Feder belasted
CIP pneumatisch

Type ST

Feder öffnend

Type PA

pneumatisch ( min 4.1 – max 6.9 bar)

Version L**

Standardlänge für unisoliertes Equipment

Version XL**

verlängerte Bauform für isoliertes Equipment

Durchsatz pro Düse

4m3/h Wasser bei 2 bar

Druckbereich

1 to 4 bar

Empfohlenener Druck

2 bar

Reinigungsbereich

2,5 mt

Benetzter Bereich

3,5 mt

Spritzwinkel

75-130°

Material CIP Düse

Aisi 316

Material Sprühkopf

PTFE

Material O-ring

Viton

Max Betriebstemp..

120°C

Gewicht version L

~3 kg

Gewicht version XL

~3.3 kg

** auf Anfrage können andere Baulängen angeboten werden

Wir stehen Ihnen gerne mit unserem Know-How für die Auswahl geeigneter Produkte/Anwendungen/Lösungen zur Verfügung. Nehmen Sie mit uns Kontakt auf
